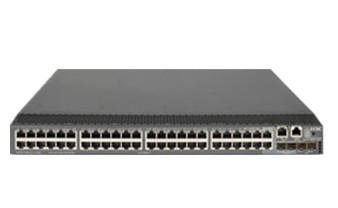

H3C(華三)S5120-52SC-HI 48口全千兆以太網交換機

鴻遠騰達代理H3C S5120-HI系列交換機是新一代千兆以太網交換機。具備先進的硬件處理能力、豐富的業務特性以及靈活的端口擴展能力,支持H3C特有的IRF2(第二代智能彈性架構)功能,給用戶帶來一個簡單的、高性能的、高可靠的網絡,適合數據中心服務器群接入和企業網千兆接入。S5120-HI硬件支持雙可插拔電源,支持綠色節能模式,支持EEE節能特性;支持BIMS管理及帶外管理口,可滿足大型數據中心對交換機高可靠性、易管理性、綠色節能等嚴格要求。
組網方案
數據中心接入解決方案
采用基于100G平臺的S12500系列交換機作為數據中心核心,匯聚層采用S12500或S9500E/S7500E產品,通過集成的防火墻、負載均衡等多業務板卡來實現安全保證和流量均衡。接入層S5120-HI以太網交換機可以提供高密度的千兆服務器接入方案。

S5120-HI系列以太網交換機在數據中心的應用
在大型園區網絡
在大中型企業園區網中,S5120-HI作為接入交換機提供高性能、大容量的交換服務。此外整網核心層、匯聚層和高性能接入層均采用H3C創新的IRF2技術,在原有網絡拓撲不變的情況下,通過將多臺設備虛擬為一臺統一的邏輯設備,實現網絡拓撲、業務、管理的簡化,1:N的可靠性成倍提升,網絡運行性能大幅提高等多重優點。

S5120-HI系列以太網交換機在企業網/園區網接入層應用
主機選購
H3C S5120-HI系列以太網交換機選配:
設備名稱 | 描述 | 數量 | 備注 |
S5120-52SC-HI以太網交換機(端口側出風) | 支持雙可插拔電源,采用交流電源供電時,輸入電壓為90V~264V;采用直流電源供電時,輸入電壓為-48V~-60V(含端口側出風風扇,不含電源) | 1 | 可選 |
S5120-52SC-HI以太網交換機(電源側出風) | 支持雙可插拔電源,采用交流電源供電時,輸入電壓為90V~264V;采用直流電源供電時,輸入電壓為-48V~-60V(含電源側出風風扇,不含電源) | 1 | 可選 |
S5120-28SC-HI以太網交換機(端口側出風) | 支持雙可插拔電源,采用交流電源供電時,輸入電壓為90V~264V;采用直流電源供電時,輸入電壓為-48V~-60V(含端口側出風風扇,不含電源) | 1 | 可選 |
S5120-28SC-HI以太網交換機(電源側出風) | 支持雙可插拔電源,采用交流電源供電時,輸入電壓為90V~264V;采用直流電源供電時,輸入電壓為-48V~-60V(含電源側出風風扇,不含電源) | 1 | 可選 |
S5120-34C-HI以太網交換機主機 | 支持雙可插拔電源;采用交流電源供電時,輸入電壓為90V~264V;采用直流電源供電時,輸入電壓為-48V~-60V | 1 | 可選 |
S5120-58C-HI以太網交換機主機 | 支持雙可插拔電源;采用交流電源供電時,輸入電壓為90V~264V;采用直流電源供電時,輸入電壓為-48V~-60V | 1 | 可選 |
擴展模塊及線纜選購
H3C S5120-HI系列以太網交換機接口板、線纜及電源模塊選購:
項目描述 | 數量范圍 | 備注 |
1端口萬兆以太網XFP光接口模塊 | 0-1 | 可選 |
2端口萬兆以太網XFP光接口模塊 | 0-1 | 可選 |
2端口萬兆以太網CX4接口模塊(3m短距離) | 0-1 | 可選 |
2端口萬兆以太網SFP+光接口模塊 | 0-1 | 可選 |
2端口千兆以太網SFP光接口模塊 | 0-1 | 可選 |
8端口100/1000Base-X SFP接口模塊 | 0-2 | 可選 |
8端口10/100/10000Base-T以太網電接口模塊 | 0-2 | 可選 |
CX4連接電纜1250px | 0-2 | 可選 |
CX4連接電纜1.0m | 0-2 | 可選 |
CX4連接電纜3.0m | 0-2 | 可選 |
SFP+連接線纜16.25px | 0-4 | 可選 |
SFP+連接線纜1.2m | 0-4 | 可選 |
SFP+連接線纜3.0m | 0-4 | 可選 |
SFP+連接線纜5.0m | 0-4 | 可選 |
SFP+連接線纜10.0m | 0-4 | 可選 |
150W 可插拔交流電源模塊 | 0-2 | 可選 |
150W 可插拔直流電源模塊 | 0-2 | 可選 |
光模塊選購
S5120-HI的前面板SFP口支持千兆或百兆的SFP模塊,2-端口SFP接口卡僅支持千兆SFP光模塊(不支持SFP-GE-T和百兆SFP模塊)
千兆 SFP模塊選購一覽表
SFP模塊類型 | SFP模塊名稱 | 中心波長(單位:nm) | SFP模塊接口連接器類型 | 接口線纜規格 | 光纖最大傳輸距離 |
千兆SFP模塊 | SFP-GE-SX-MM850-A | 850nm | LC | 50/125μm多模光纖 | 550m |
62.5/125μm多模光纖 | 275m |
SFP-GE-LX-SM1310-A | 1310nm | 9/125μm單模光纖 | 10km |
SFP-GE-LH40-SM1310 | 40km |
SFP-GE-LH40-SM1550 | 1550nm | 40km |
SFP-GE-LH70-SM1550 | 70km |
SFP-GE-LH100-SM1550 | 100km |
SFP-GE-LX-SM1310-BIDI | TX:1310 | LC | 9/125μm單模光纖 | 10km |
RX:1490 |
SFP-GE-LX-SM1490-BIDI | TX:1490 |
RX:1310 |
SFP-GE-T | 不涉及 | RJ-45 | 雙絞線 | 100m |
