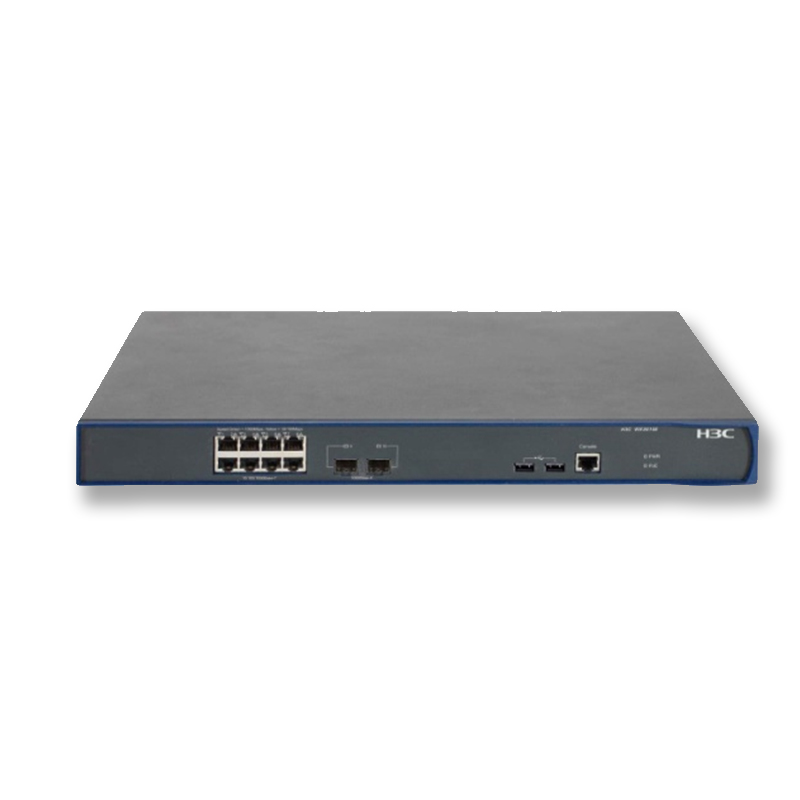

華三H3C WX3010E控制器AC網關

產品硬件規格
項目 | WX3024E | WX3010E |
外形尺寸(長×寬×高) | 440×429×43.6(mm3) | 440×270×43.6(mm3) |
重量 | <7.2kg | <4kg |
管理端口 | 1個Console口 |
業務端口描述 | 24個10/100/1000M電口 | 8個10/100/1000M電口 |
4個千兆SFP Combo口 | 2個千兆SFP光口 |
2個10GE XFP光口(選配) | — |
功耗(所有端口均對外PoE供電時) | 交流輸入:450W 直流輸入(外接RPS電源):720W | 交流輸入:450W |
PoE+ | 24端口/單端口最大30W | 8端口/單端口最大25W |
MTBF | >45年 |
|
產品特點 |
提供對802.11n AP的管理 | WX3000系列一體化交換機在支持對傳統802.11a/b/g AP管理的同時,還可以與H3C基于802.11n協議的AP配合組網,從而提供相當于傳統802.11a/b/g協議數倍的無線接入速率,能夠覆蓋更大的范圍,使無線多媒體應用成為現實。 |
支持精細的無線用戶接入控制和管理 | 基于MAC的認證接入控制方式,不但可以使得客戶在AAA服務器上對用戶組進行權限的配置和修改,同時支持對具體用戶的權限的配置,這種精細的用戶權限控制大大增強了無線網絡的可用度,網管人員可以輕松通過該方式對不同級別的人或人群進行接入權限分配。
基于MAC的VLAN同樣也是WX3000系列一體化交換機的一大特色,在控制策略上,管理員可以把相同性質的用戶(MAC)劃分到同一個VLAN,同時在AC上基于VLAN配置安全策略,這樣做既可以簡化系統配置,又可以做到用戶級粒度的精細管理。
出于安全性或計費等考慮,系統管理員可能希望控制無線用戶接入到網絡中的位置。WX3000系列一體化交換機支持基于AP位置的用戶接入控制。當無線用戶接入網絡時,可以通過認證服務器向AC下發允許用戶接入的AP列表,在AC上進行接入控制,從而達到限制無線用戶只能接入到指定位置的AP的目的。
|
支持802.1x認證,MAC地址認證,Portal認證等 | WX3000系列一體化交換機支持多種認證方式: 802.1x認證:WX3000系列一體化交換機支持TLS、PEAP、TTLS、MD5、SIM卡等多種802.1x的認證方式,同時還支持802.1x本地認證方式,提供對MD5、TLS、PEAP這幾種主流認證方式的支持,用戶不再需要額外配置AAA服務器。WX3000還支持通過802.1x認證后動態授權VLAN和ACL功能,對用戶的策略可以事先設定好,用戶認證時,系統自動配置客戶權限。
MAC地址認證:WX3000支持MAC地址認證,對一些手持終端(例如:Wi-Fi Phone、手持移動終端等)并不方便采取電腦上的認證方式,MAC地址認證卻可以輕松解決該問題,實現在控制器或者AAA服務器上配置好合法的MAC地址,這些MAC地址對應的終端就可以被允許被接入到網絡,而事先沒有被配置的非法終端則不能接入無線網絡,該功能極大地方便了例如無線醫療系統等應用,MAC地址認證可以確保只有醫院的PDA工作終端才能接入到無線網絡,而拒絕病人的無線PDA使用專用無線網絡。
Portal認證:WX3000提供內置的Portal認證服務器。該認證方式無需客戶端配合,直接通過瀏覽器WEB Portal頁面作為認證通道,當用戶認證通過后,可以靈活跳轉到指定訪問首頁并啟動相應授權和計費。同時也可以根據策略要求,靈活推送定制Portal頁面,達到廣告宣傳、信息傳遞的作用,廣泛使用在無線校園、無線城市、訪客接入等應用場景。
|
提供User Profile | 在基于用戶授權方式的網絡管理中,用戶通過認證,即獲得訪問網絡的權限。授權包括控制用戶可訪問的網絡范圍,以及用戶可獲得的網絡服務質量,如訪問帶寬、訪問優先級。在用戶移動的網絡或大型網絡中,為了方便網管人員開展日常的管理工作,User Profile特性提供了一種更模塊化、更簡單的管理方式。 管理人員將一組基于用戶群或特殊用戶定制的策略配置在各個用戶的profile中,并且為每個用戶群或特殊用戶預先分配各自的profile,用戶認證上線時,在用戶上線的端口動態下發profile配置,使該用戶能動態獲得其可以訪問的網絡范圍,訪問帶寬以及訪問優先級;在用戶下線時,取消該用戶在這個端口上的配置,自動關閉該端口的特殊訪問權限。 User Profile中可以下發的配置包括ACL、QoS(優先級、帶寬限速、802.1p和DSCP標記)、VLAN。 |
支持信道智能切換 | 無線局域網中,信道是非常稀缺的資源,每個AP只能夠工作在非常有限的非重疊信道上,比如對于2.4G網絡,只有3個非重疊信道,所以如何智能地為AP分配信道是無線應用的關鍵。 無線局域網工作的頻段存在大量可能的干擾源,如雷達、微波爐,它們在網絡中的出現將干擾AP的正常工作。通過信道智能切換功能,可以保證每個AP能夠分配到最優的信道,盡可能地減少和避免相鄰信道干擾,而且通過實時信道干擾檢測,可以讓AP實時避開雷達,微波爐等干擾源。 |
支持智能AP負載分擔 | WLAN網絡的IEEE標準802.11協議把無線漫游的決策交給了無線客戶端,無線客戶端一般會根據AP信號強度(RSSI)選擇AP,這很容易導致大量的客戶端僅僅因為某個AP信號較強而連接到同一個AP上。由于這些客戶端共享無線媒介,導致每個客戶端的網絡吞吐將大量減少。 智能負載分擔方法可以實時地分析無線客戶端的位置,動態地確定在當前時刻和當前位置下哪些AP可以彼此分擔負載,通過控制無線客戶端接入的AP,來實現這些AP間的負載分擔。系統不僅支持按照用戶在線會話數的負載分擔,而且支持按照用戶流量負載的分擔。 |
支持智能無線業務感知(wIAA) | WX3000系列一體化交換機支持智能感知無線業務流量,實現基于無線用戶狀態的彈性策略識別與管理,優化語音及視頻業務承載。 |
支持遠程探針分析 | WX3000系列一體化交換機支持針對AP的遠程探針分析功能??梢詫Ω采w區內的Wi-Fi報文進行偵聽捕獲并實時鏡像到本地分析設備供網絡管理員進行故障排查、優化分析。遠程探針分析功能既可以針對工作信道進行無收斂鏡像,也可以對所有信道輪詢采樣,靈活滿足無線網絡監控運維要求。 |
內置射頻優化引擎(ROE) | WX3000系列一體化交換機內置針對AP的射頻優化引擎(RF Optimizing Engine),通過基于特征和協議的射頻優化,有效提升無線部署中高密度接入、流媒體傳輸?shù)葓鼍爸械膽眉铀倌芰唾|(zhì)量保障效果。其中包含:多用戶公平調度、混合接入公平、過濾干擾、速率最優、頻譜導航、組播增強(IPv4/IPv6)、逐包功率控制和智能帶寬保障等。 |
提供端到端的QoS | WX3000系列一體化交換機基于Comware平臺開發,對Diff-Serv標準可以完善支持。 QoS Diff-Serv 模型中主要包括流分類、流量監管(Policing)、隊列管理、隊列調度(Scheduling)等,完整實現了標準中定義的EF、AF1~AF4、BE等六組PHB及業務,使網絡運營商可為用戶提供具有不同服務質量等級的服務保證,使Internet真正成為同時承載數據、語音和視頻業務的綜合網絡。 |
支持多種分支機構遠程接入場景 | 當AC和AP通過廣域網鏈路進行連接時,用戶可以靈活選擇集中轉發或本地轉發模式,提升分支機構局域網打印訪問、終端互訪等業務性能。
當廣域網鏈路發生故障或AC發生故障時,在線用戶不掉線,可以繼續訪問本地資源,并且可支持AC逃生功能。
當分支機構也部署了認證服務器時,AP可進行本地認證。例如,當AC與AP之間鏈路正常時,分支機構的用戶認證由總部集中完成;當AC與AP間鏈接意外斷開后,AP可以使用分支機構本地認證服務器為新上線的用戶認證。
當分支機構AP部署于私網內時,AC可以穿越NAT與AP進行通信。
|
